МЕХАНИЗИРОВАННЫЙ ДОЛБЕЖНЫЙ СТАНОК

Моторизованный шейпер — это новая эффективная система формообразования на токарных станках с ЧПУ. Опыт, накопленный BRIGHETTI MECCANICA за годы работы, позволил компании определить основные проблемы, возникающие при формообразующих операциях, и разработать корректирующие решения, применяемые к инструменту. Этот инструмент разработан для достижения максимально возможной жесткости, что позволяет добиться превосходной чистоты обработанной поверхности. Кроме того, помимо быстрого выполнения обработки, большим преимуществом является возможность выполнения такого типа обработки без необходимости повторной обработки детали на другом станке.

Основными аспектами запатентованной системы являются:

— Полное функционирование
С помощью одного и того же шейвера можно производить внутреннюю и наружную протяжку, просто изменив вращательное движение моторизованной оси токарного станка и повернув инструмент на 180°.

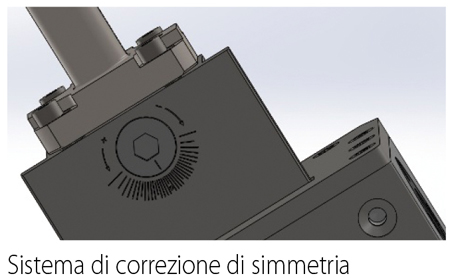

— Коррекция симметрии
Система коррекции, расположенная спереди, позволяет выполнять коррекцию симметрии, обеспечивая идеальное перемещение инструмента вдоль оси Y и делая возможным правильное и эффективное использование инструмента даже на токарных станках без оси Y. Рабочий диапазон составляет от 0,5 мм Y+ до 0,5 мм Y-. Инструмент идеально фазирован с помощью направляющей.
— Продольная коррекция
Система коррекции, действующая на линейность обработки.
Если в процессе обработки обнаруживается продольная ошибка по оси Z, инструмент может быть отрегулирован путем воздействия на задний винт, который устраняет ошибку.

— ВЕРСИИ
Моторизованный протяжной станок MBT выпускается в 3 различных типах по глубине протяжки:

  • глубина 35 мм: артикул ST-35
  • глубина 50 мм: артикул ST-50
  • глубина 65 мм: артикул ST-65

UTENSILERIA
Наш моторизованный протяжной станок оснащен целым рядом инструментов, специально разработанных для изготовления шпоночных пазов и многоугольных профилей.
Для каждого типа моторизованных протяжек (ST-35/50/65) мы разработали определенный набор инструментов, который меняется по мере изменения глубины протяжки.

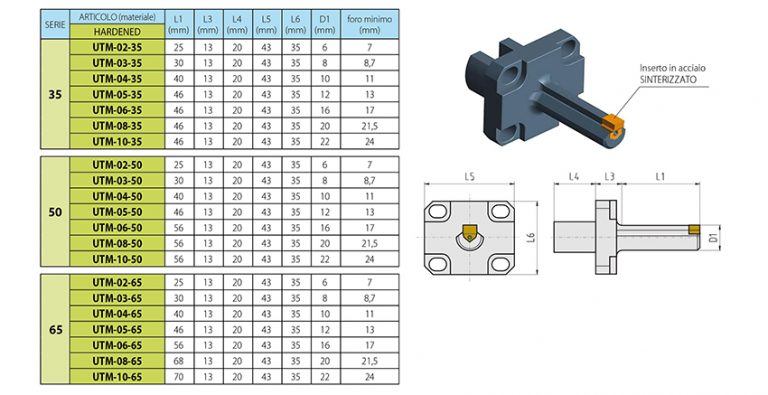

Держатель вставки UTM для выполнения ключи

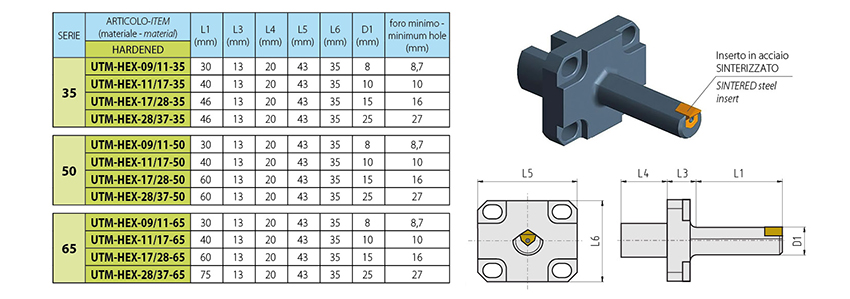

Держатель вставки UTM-HEXдля выполнения шестигранные профили

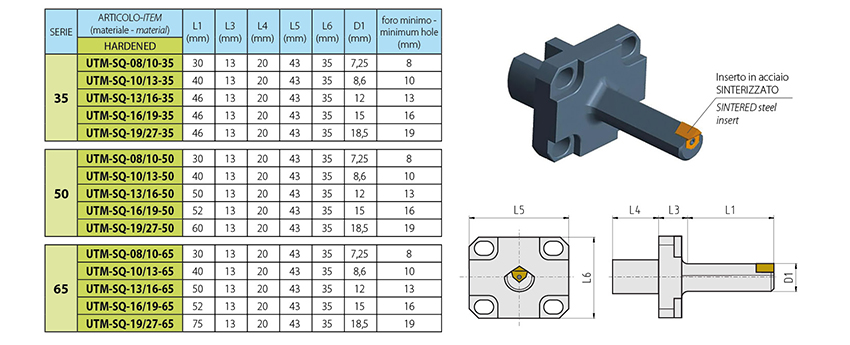

Держатель вставкиUTM-SQдля выполненияквадратные профили

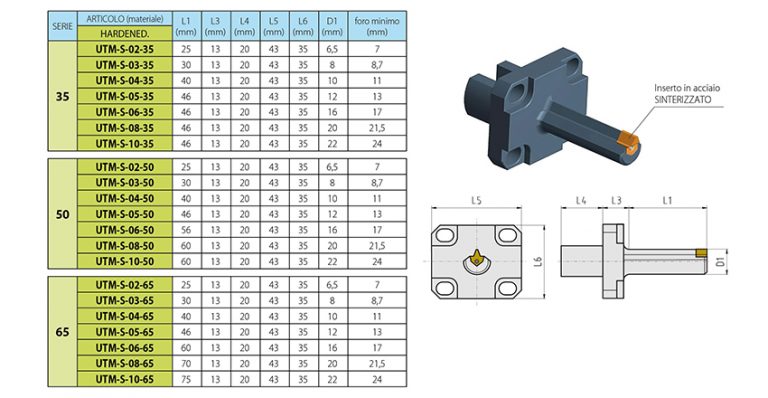

Держатель вставки UTM-S для выполнения специальные профили(канавки, эвольвентные зубья, …)

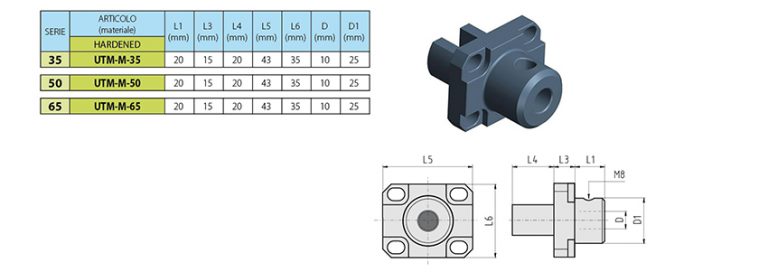

Держатель вставки УТМ-М для встроенные вставки

МАШИННОЕ ПРОГРАММИРОВАНИЕ
Благодаря опыту, накопленному за годы работы с нашими инструментами BT/BTA, мы также разработали машинные программы для моторизованного протяжного станка для самых популярных систем ЧПУ.
И в этом случае программы доступны нашим клиентам бесплатно.

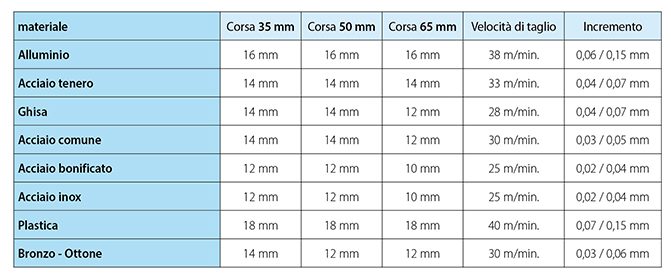

ПАРАМЕТРЫ РЕЗКИ
Для обеспечения длительного срока службы вставки и отличного качества обработки рекомендуется соблюдать предложенные параметры (см. таблицу параметров).
Максимальная толщина, достижимая на различных материалах и параметрах резки:
