TÊTE À RAINURER MOTORISÉE

La TÊTE À RAINURER MOTORISÉE est le nouveau système de façonnage efficace sur les tours à commande numérique. L’expérience acquise par BRIGHETTI MECCANICA au fil des ans a permis à l’entreprise d’identifier les principaux problèmes liés aux opérations de façonnage et de développer des solutions de correction appliquées à l’outil. Cet outil a été conçu pour atteindre la plus grande rigidité possible, permettant ainsi une excellente finition de la surface usinée. En plus de pouvoir réaliser l’usinage rapidement, elle présente le gros avantage de pouvoir réaliser ce type d’usinage sans avoir à repositionner la pièce sur une autre machine.

Les principaux aspects du système breveté sont les suivants :

– Fonctionnement complet
Avec la même toupie, il est possible de réaliser des brochages internes et externes en modifiant simplement le mouvement rotatif de l’axe motorisé du tour et en tournant l’outil de 180°.
– Correction de la symétrie
Le système de correction situé à l’avant permet d’effectuer des corrections de symétrie, ce qui permet à l’outil de se déplacer parfaitement le long de l’axe Y et rend possible une utilisation correcte et efficace de l’outil même sur les tours sans axe Y. La plage de travail est de 0,5 mm Y+ à 0,5 mm Y-. L’outil est parfaitement phasé grâce à une glissière.

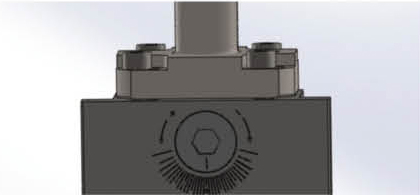

– Correction longitudinale
Système de correction agissant sur la linéarité de l’usinage.
Si une erreur longitudinale de l’axe Z est constatée pendant l’usinage, l’outil peut être réglé en agissant sur une vis arrière qui élimine l’erreur.

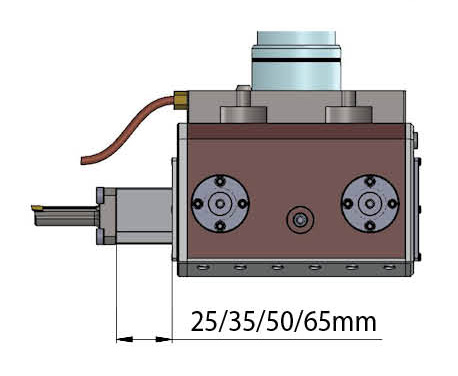

– VERSIONS
La brocheuse motorisée MBT est produite en 3 types différents en fonction de la profondeur de brochage :

  • profondeur de 35mm : article ST-35
  • profondeur de 50mm : article ST-50
  • profondeur de 65mm : article ST-65

UTENSILERIA
Notre brocheuse motorisée est équipée de toute une série d’outils spécialement conçus pour la réalisation de clavettes et de profils polygonaux.
Pour chaque type de brocheuse motorisée (ST-35/50/65), nous avons développé un ensemble d’outils spécifiques qui changent en fonction de la profondeur de brochage.

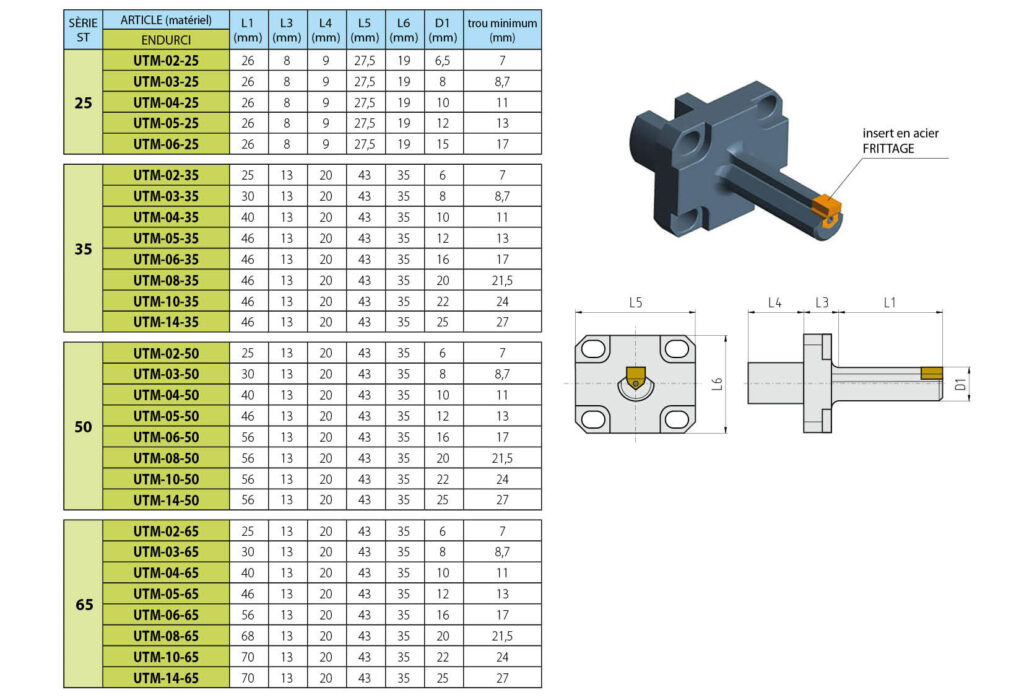

Support d’insertion UTM pour l’exécution de clés

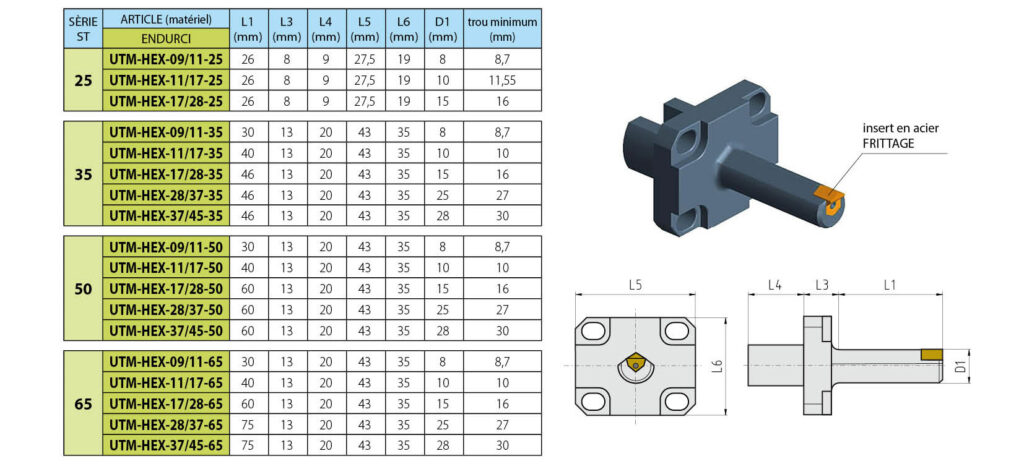

Support d’insertion UTM-HEX pour l’exécution de
profils hexagonaux

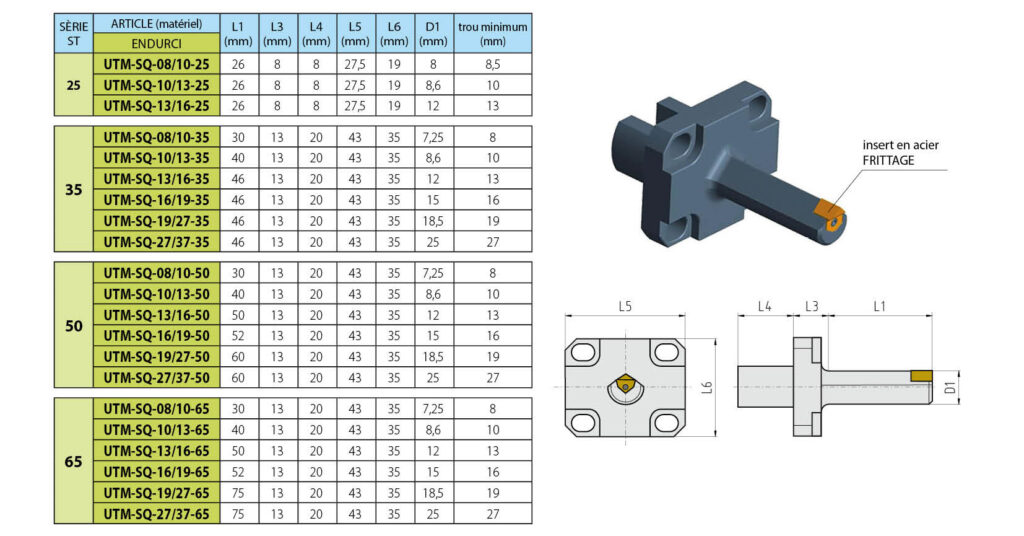

Support d’insertionUTM-SQpour l’exécution deprofils carrés

Support d’insertion UTM-S pour l’exécution de profils spéciaux(rainures, dents en développante, …)

Support d’insertion UTM-M pour inserts intégrés

PROGRAMMATION DES MACHINES
Grâce à l’expérience acquise au fil des ans avec nos outils BT/BTA, nous avons également développé des programmes de machine pour la brocheuse motorisée pour les commandes CNC les plus courantes.
Là encore, les programmes sont mis gratuitement à la disposition de nos clients.

PARAMÈTRES DE COUPE
Pour garantir une longue durée de vie de la plaquette et une excellente finition lors de l’usinage, il est conseillé de respecter les paramètres suggérés (voir tableau des paramètres).
Épaisseur maximale réalisable sur différents matériaux et paramètres de coupe :
