MOTORBETRIEBENE STOSSMASCHINE

Die MOTORBETRIEBENE STOSSMASCHINE ist das neue effiziente Fräsverfahren auf CNC-Drehmaschinen. Die von BRIGHETTI MECCANICA im Laufe der Jahre gesammelte Erfahrung hat es dem Unternehmen ermöglicht, die wichtigsten Probleme, die bei der Formgebung auftreten, zu erkennen und Korrekturlösungen für das Werkzeug zu entwickeln. Dieses Werkzeug wurde so konzipiert, dass es die höchstmögliche Steifigkeit erreicht und somit eine ausgezeichnete Oberflächengüte der bearbeiteten Fläche ermöglicht. Außerdem hat sie neben der schnellen Bearbeitung den großen Vorteil, dass sie diese Art der Bearbeitung durchführen kann, ohne dass das Teil auf einer anderen Maschine neu beschichtet werden muss.

Die wichtigsten Aspekte des patentierten Systems sind:

– Vollständiger Betrieb
Mit der gleichen Fräse können Innen- und Außenräumer hergestellt werden, indem einfach die Drehbewegung der motorisierten Achse der Drehmaschine geändert und das Werkzeug um 180° gedreht wird.

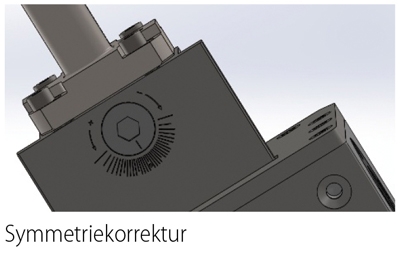

– Korrektur der Symmetrie
Das an der Vorderseite befindliche Korrektursystem ermöglicht Symmetriekorrekturen, die eine perfekte Bewegung des Werkzeugs entlang der Y-Achse ermöglichen und den korrekten und effektiven Einsatz des Werkzeugs auch auf Drehmaschinen ohne Y-Achse erlauben. Der Arbeitsbereich beträgt 0,5 mm Y+ bis 0,5 mm Y-. Das Werkzeug wird über eine Gleitschiene perfekt phasengesteuert.
– Korrektur in Längsrichtung
Korrektursystem, das auf die Linearität der Bearbeitung einwirkt.
Wenn während der Bearbeitung ein Längsfehler der Z-Achse festgestellt wird, kann das Werkzeug durch Einwirkung auf eine hintere Schraube, die den Fehler beseitigt, eingestellt werden.

– VERSIONEN
Die motorisierte Räummaschine MBT wird in 3 verschiedenen Typen in Bezug auf die Räumtiefe hergestellt:

  • Tiefe von 35 mm: Artikel ST-35
  • Tiefe von 50 mm: Artikel ST-50
  • Tiefe von 65 mm: Artikel ST-65

– Ausrüstung
An unserem motorbetriebenen Räumwerkzeug wird die komplette Serie der eigens für die Erzielung der Keilnuten und Polygonprofile konzipierten Werkzeuge montiert. Wir haben für jeden Typ von motorbetriebenem Räumwerkzeug (ST-35/50/65) eine eigene Serie von Werkzeugen entwickelt, die mit der Änderung des Räumtiefe wechseln.

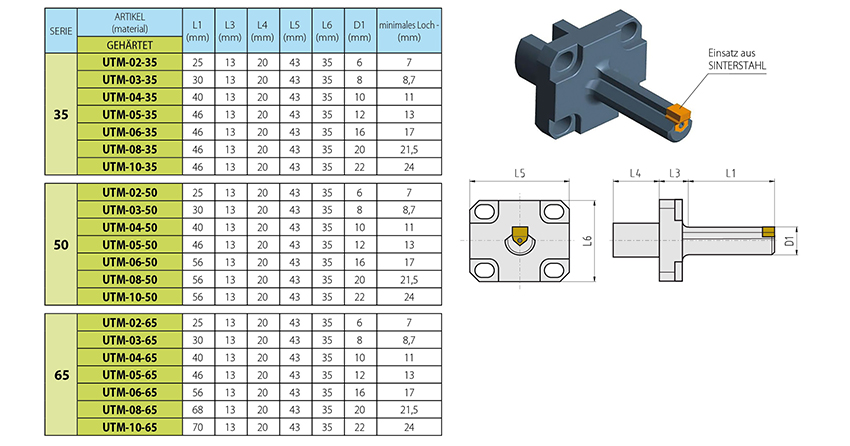

Einsatzaufnahme Serie UTM für die Ausführung von Keilen

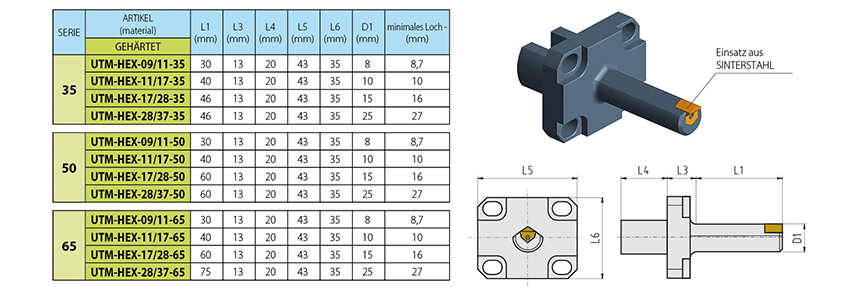

Einsatzaufnahme Serie UTM-HEX für die Ausführung von Sechskantprofilen

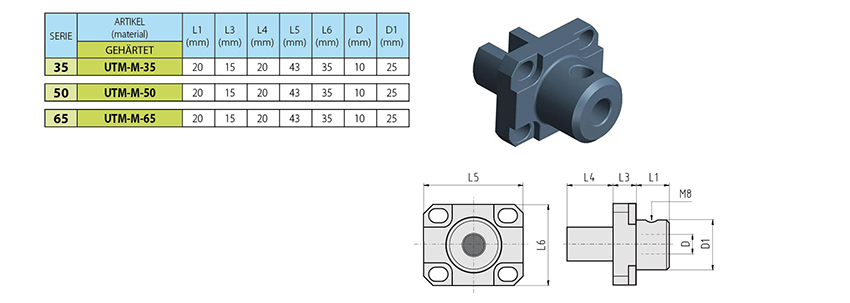

Einsatzaufnahme Serie UTM-M für verschiedene integrale Einsätze

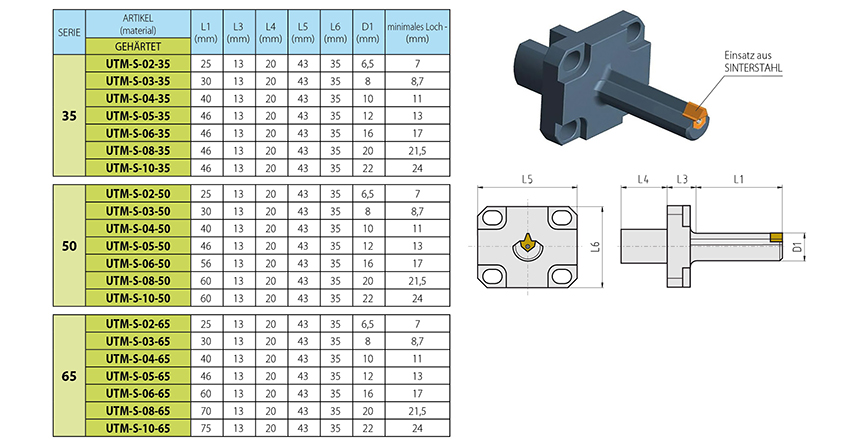

Einsatzhalter UTM-S zur Ausführung von Spezialprofile(Rillen, Evolventenzähne, …)

Einsatzhalter UTM-M für integrierte Einsätze

MASCHINENPROGRAMMIERUNG
Dank der Erfahrung, die wir im Laufe der Jahre mit unseren BT/BTA-Werkzeugen gesammelt haben, haben wir auch Maschinenprogramme für die MOTORBETRIEBENE STOSSMASCHINE für die gängigsten CNC-Steuerungen entwickelt.
Auch hier stehen die Programme unseren Kunden kostenlos zur Verfügung.

SCHNITTPARAMETER
Um eine lange Lebensdauer der Wendeschneidplatte und eine hervorragende Oberflächengüte bei der Bearbeitung zu gewährleisten, ist es ratsam, die empfohlenen Parameter einzuhalten (siehe Parametertabelle).

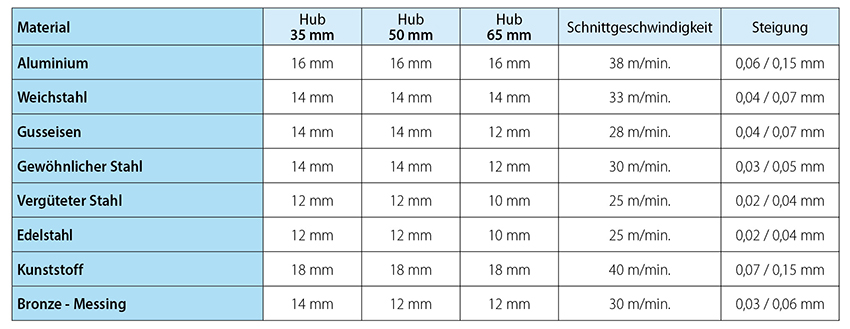

Maximal erreichbare Dicke bei verschiedenen Materialien und Schnittparametern:
