Шпиндель, несущий протяжку, установлен внутри корпуса под определенным углом и при вращении станка придает самой протяжке вращательное и маятниковое движение.
(см. рис.1)
Совместное действие вращения, подачи, обеспечиваемой станком, и маятникового движения позволяет протяжке мягко проникать в заготовку, которая предварительно была пробита, создавая таким образом желаемый профиль.

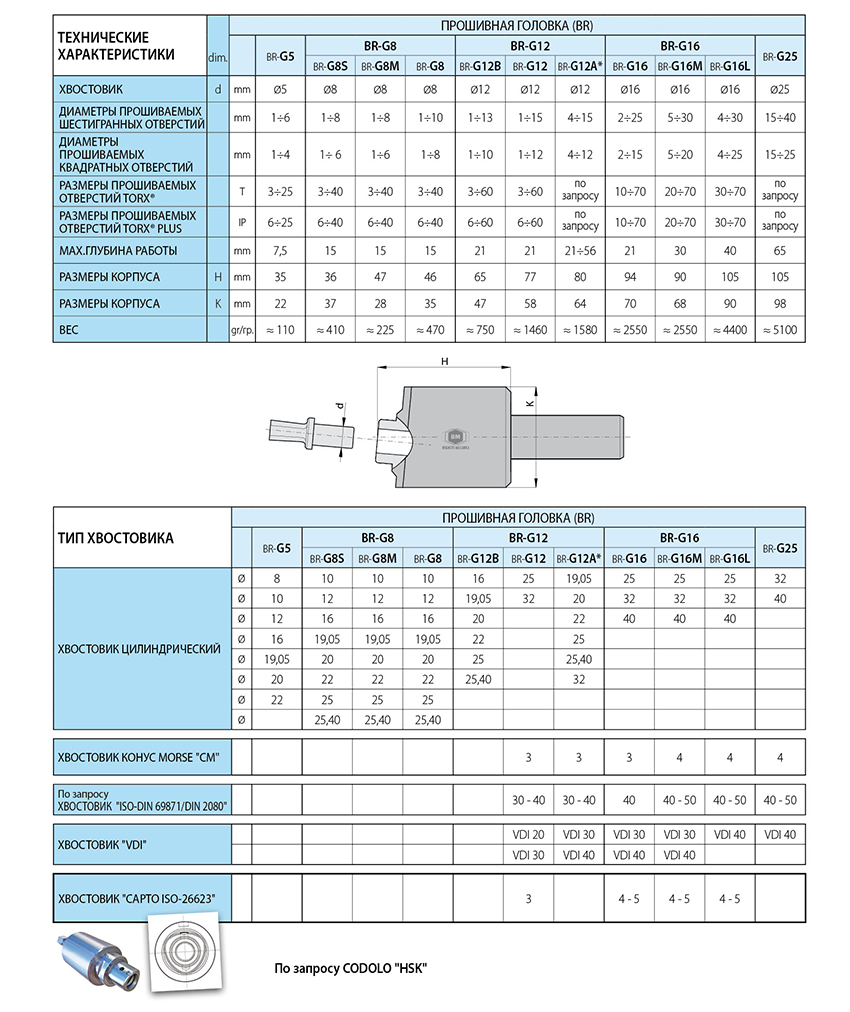

Eподвижно-закрепленные серии 'BR' - Технические характеристики и размеры
ПРЕДВАРИТЕЛЬНОЕ СВЕРЛЕНИЕ ДЛЯ ПРОТЯЖКИ В ПРОФИЛЯХ: ШЕСТИГРАННИК, КВАДРАТ, TORX®.
Перед протяжкой необходимо создать фаску в головке предварительного отверстия. Глубина предварительного отверстия увеличивается на: 20-40 по сравнению с полезным профилем, который необходимо выполнить. Оптимальным решением, однако, было бы сделать разгрузочную канавку на конце отверстия для дальнейшего облегчения выгрузки стружки.
