Cabezales de brochado fijos

Série "BR

La broche qui porte la broche est montée à l’intérieur du corps selon un certain angle et, lorsqu’elle est tournée par la machine-outil, elle donne à la broche elle-même un mouvement rotatif et pendulaire.

( voir Fig.1 )

L’action combinée de la rotation, de l’avance fournie par la machine et du mouvement pendulaire permet à la broche de pénétrer doucement dans la pièce, qui a été préalablement poinçonnée, créant ainsi le profil souhaité.

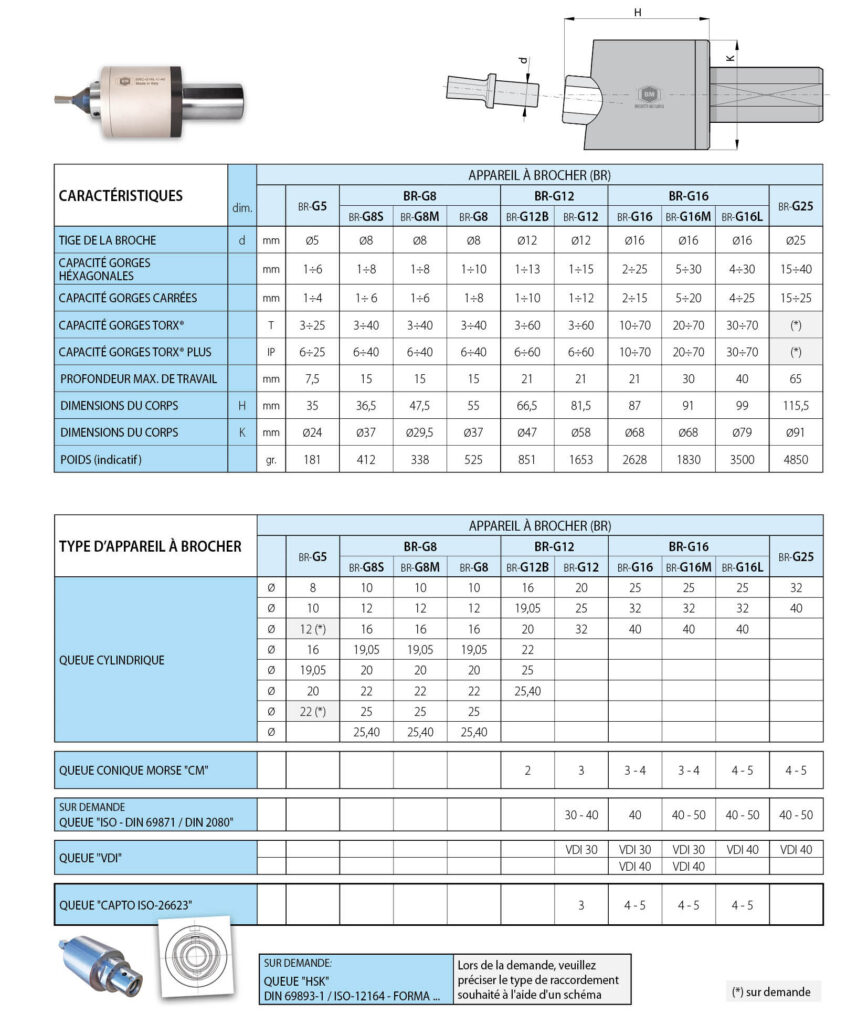

Cabezales de brochado fijos standard de la série "BR"  - Spécifications et dimensions

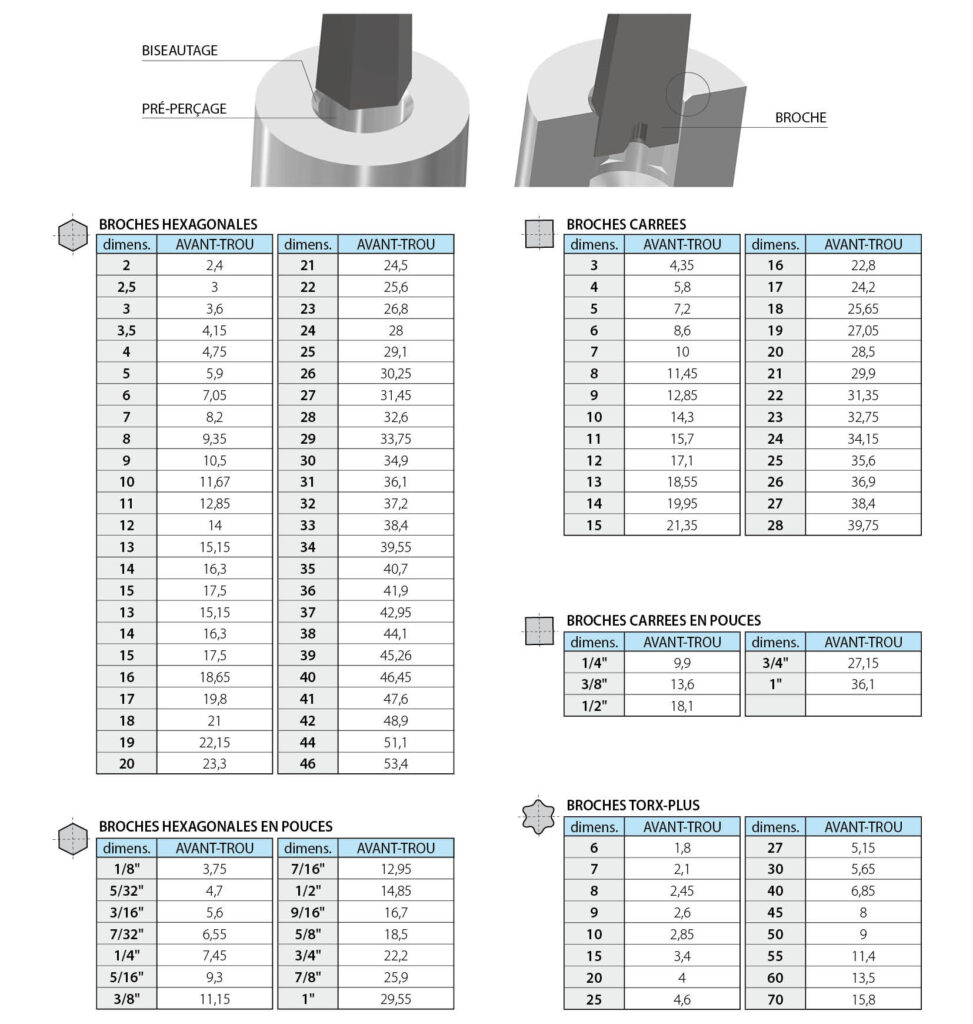

PRÉ-PERÇAGE POUR BROCHAGE DANS LES PROFILS : HEXAGONAL, CARRÉ, TORX®.
Avant la procédure de brochage, il est essentiel de générer un chanfrein à la tête du pré-trou. La profondeur du pré-trou est augmentée de : 20-40 par rapport au profil utile à exécuter. La solution optimale serait toutefois de réaliser une rainure d’évacuation à l’extrémité du trou pour faciliter davantage l’évacuation des copeaux.
