El CABEZAL DE BROCHADO es una herramienta para la ejecución rápida de ranuras poligonales de sección regular
(cuadrado, hexagonal, TORX®, dentado, ranurado, etc.) en agujeros ciegos o pasantes.
Además, con la ayuda del adaptador, se pueden fabricar perfiles exteriores de sección regular en la misma Broacher.
La CABEZAL DE BROCHADO puede aplicarse en la mayoría de las máquinas-herramienta de movimiento rotativo, tanto las tradicionales (torno, taladro, fresadora) como las controladas por CNC, por lo que puede trabajar tanto en vertical como en horizontal.
Está fabricado en acero templado y rectificado, en cuyo interior hay rodamientos de bolas capaces de soportar las cargas resultantes del mecanizado.
Está montado en el interior del cuerpo y gira sobre cojinetes de bolas dentro del cuerpo. En el exterior, sobresaliendo del cuerpo, hay un tornillo para bloquear la brocha y un orificio roscado para fijar la varilla de accionamiento.
Consiste en un alojamiento dentro del eje de la brocha en el que se inserta la brocha. Esta carcasa está convenientemente mecanizada y rectificada con tolerancia para conseguir la máxima precisión de mecanizado.

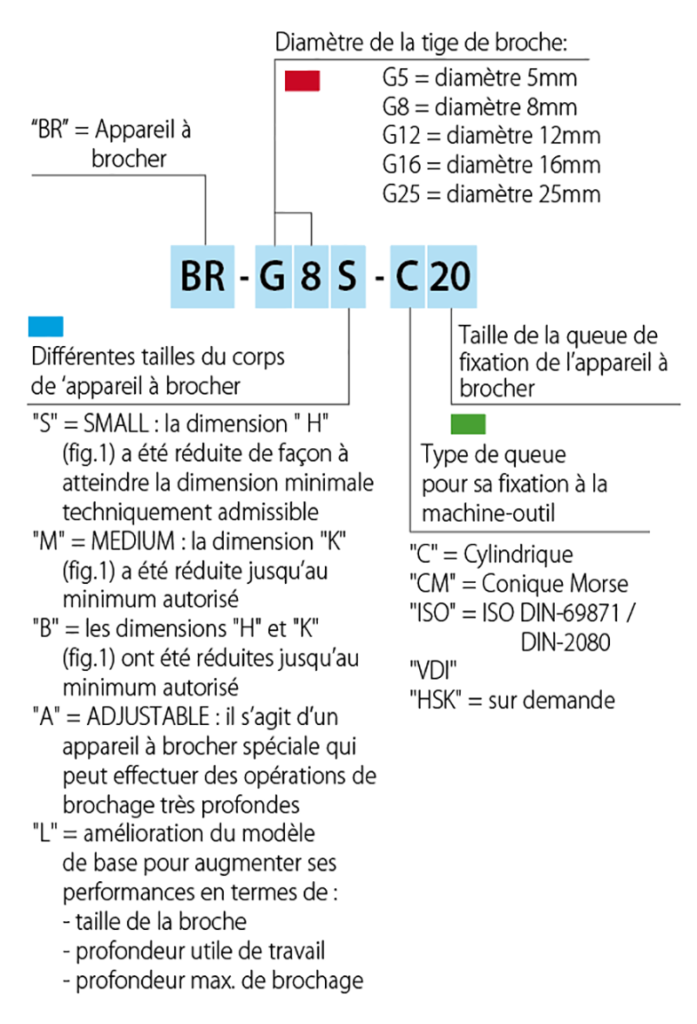

En el lado opuesto del husillo se encuentra la espiga de fijación a la máquina herramienta, integrada en el cuerpo. El CABEZAL DE BROCHADO está construido
con diferentes tipos de mango para adaptarse a una amplia gama de máquinas herramienta:
> mango cilíndrico C
> Vástago de cono Morse CM
> Mango ISO – DIN 69871 / DIN 2080
> Tangente VDI
> Vástago HSK
Consiste en una varilla de acero, suministrada con la máquina, que se enrosca en un orificio especial del husillo de brochado. Para determinadas operaciones de brochado, se recomienda el uso de la varilla de arrastre; esto asegura una perfecta linealidad de la figura durante la operación de brochado.
Además, el uso de la barra es indispensable cuando la pieza requiere una orientación precisa de la figura que se desea obtener mediante el brochado.
En el caso del mecanizado con torno, la varilla debe introducirse en una horquilla del husillo del torno; en el caso del mecanizado con fresadora o taladradora, la varilla se sujeta con una varilla fijada a la mesa de trabajo.
