Diese Serie von Werkzeugen wird für die Herstellung von Innenquadraten und Sechsecken verwendet.
Jeder Einsatz kann Quadrate oder Sechsecke unterschiedlicher Größe herstellen (z.B. kann der Einsatz IBM-Q-27/37 Quadrate von 27 bis 37 mm herstellen).
EINSÄTZE FÜR VIERKANTPROFILE
Die Vorlochmaß muss nach dieser Formel berechnet werden:
Webschaftgröße (mm) x 1,06. Im Falle eines Webschaftes 12 beträgt der Durchmesser des Vorlochs also 12×1,06 = 12,72 mm.

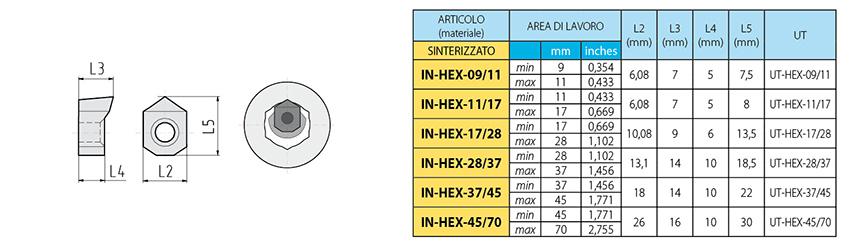

EINSÄTZE FÜR SECHSKANTPROFILE
Die Vorlochmaß muss nach dieser Formel berechnet werden:
Maß des Sechsecks (mm) x 1,03, im Falle eines Sechsecks 12 lautet die Berechnung also: 12×1,03 = 12,36 mm
